Zamówienie zwykłego patchcordu światłowodowego to zaskakująco wiele decyzji jak na kawałek kabla: SC czy LC? APC czy UPC? Simplex czy duplex? Single-mode czy multimode — a jeśli multi, to OM3 czy OM4? Przy skrętce takich dylematów nie ma: RJ-45 i co najwyżej kategoria kabla. W tym artykule porządkuję fundamenty, których często brakuje nawet doświadczonym inżynierom sieciowym: czym naprawdę różnią się włókna i złącza światłowodowe, co mówią kolory wtyków i kabli, dlaczego zielonego nie wolno łączyć z niebieskim — i czemu zbyt ciasna pętla patchcordu potrafi położyć łącze skuteczniej niż awaria sprzętu
Spis treści
Single-mode czy multimode — od tego wszystko się zaczyna
Włókno światłowodowe występuje w dwóch rodzinach, różniących się średnicą rdzenia — tej części włókna, którą biegnie światło.
Multimode (MM) — historycznie pierwszy — ma gruby rdzeń: 50 lub 62,5 µm. Światło biegnie nim wieloma modami naraz, a każdy mod pokonuje nieco inną drogę i dociera do celu w nieco innym czasie. To zjawisko (dyspersja modalna) rozmywa sygnał i ogranicza zasięg do setek metrów — a im wyższa prędkość transmisji, tym krócej, przy 10G na starszych włóknach nawet poniżej 100 m. Gruby rdzeń ma za to zaletę: łatwo w niego trafić światłem, więc nadajniki mogą być proste i tanie. Typowa fala robocza to 850 nm.

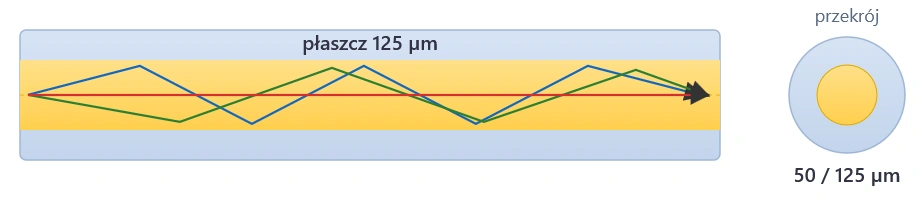

Włókno światłowodowe multimode — światło w rdzeniu biegnie wieloma drogami
Single-mode (SM) ma rdzeń o średnicy zaledwie 9 µm. Tak cienki, że światło może biec tylko jedną „ścieżką” — jednym modem. Dyspersja modalna znika, sygnał się nie rozmywa, więc zasięgi liczy się w kilometrach i dziesiątkach kilometrów. Ceną jest wymóg precyzyjnych źródeł laserowych. Fale robocze: 1310 i 1550 nm
Włókno światłowodowe single-mode — światło w rdzeniu biegnie jedną drogą
Te dwa światy się nie mieszają: sprzęt single-mode współpracuje tylko z włóknem single-mode, multimode tylko z multimode. Różnica średnicy rdzenia 9 vs 50 µm powoduje przy przejściu SM⇄MM tak duże straty, że link albo w ogóle nie wstaje, albo sypie błędami — i żadna „krótka trasa” tego nie uratuje.
W nowych instalacjach wybiera się dziś praktycznie tylko single-mode
SM pojawił się jako droższe rozwiązanie znoszące ograniczenia multimode’u, który przez lata bronił się ceną: gruby rdzeń wybaczał niedokładność tanich nadajników. Ten argument od dobrych kilku lat jest już jednak nieaktualny — ceny wkładek się wyrównały, samo włókno SM jest dziś wręcz tańsze od nowoczesnego multimode’u, a przy tym nie ogranicza ani dystansu, ani przyszłych prędkości. Multimode spotkasz więc głównie w istniejącym okablowaniu i w serwerowniach — tam, na krótkich łączach o dużych przepustowościach, tania optyka krótkiego zasięgu (SR — Short Reach) broni się do dziś, a znajomość klas włókien wciąż się przydaje.
OS to single-mode, OM to multimode
Oznaczenia klas włókien to częste źródło pomyłek, a wystarczy znać rozwinięcia skrótów: OS = Optical Single-mode, OM = Optical Multimode.
| Single-mode | |||
|---|---|---|---|
| Klasa | Rdzeń | Charakterystyka | Zastosowanie |
| OS1 | 9 µm | włókno do zastosowań wewnętrznych, wyższe tłumienie | krótsze trasy w budynkach |
| OS2 | 9 µm | niskie tłumienie (~0,35 dB/km @ 1310 nm) | trasy zewnętrzne, długie dystanse, FTTx |
| Multimode | ||||
|---|---|---|---|---|
| Klasa | Rdzeń | Optymalizacja | Zasięg 10G | Kolor kabla |
| OM1 | 62,5 µm | starsze, pod LED | ~33 m | pomarańczowy |
| OM2 | 50 µm | pod LED | ~82 m | pomarańczowy |
| OM3 | 50 µm | laser-optimized (VCSEL) | ~300 m | turkusowy (aqua) |
| OM4 | 50 µm | jak OM3, wyższe pasmo | ~400 m | turkusowy / fioletowy |
| OM5 | 50 µm | SWDM (kilka fal na jednym włóknie MM) | ~400 m | limonkowy |
Granica „stare vs nowoczesne” w multimode przebiega między OM2 a OM3: dopiero włókna zoptymalizowane pod lasery VCSEL otworzyły drogę do 10G i szybszych transmisji na multimode.
Obie tabele mierzą co innego nieprzypadkowo. Przy multimode to klasa włókna wyznacza sufit zasięgu (ogranicza go dyspersja modalna) — stąd kolumna „Zasięg 10G”. Przy single-mode włókno praktycznie nie ogranicza dystansu; o zasięgu decyduje optyka wkładki (LR ~10 km, ER ~40 km, ZR ~80 km), a OS1 od OS2 różni głównie tłumienność i konstrukcja, nie twardy limit kilometrów.
Dwa włókna czy jedno: duplex i BiDi
Klasyczna transmisja optyczna (np. 1000BASE-LX/SX) używa dwóch włókien: jedno na nadawanie (Tx), drugie na odbiór (Rx). Nadajnik jednej strony świeci we włókno, na którego drugim końcu słucha odbiornik — stąd „przeplot” widoczny na schemacie.
Każdy kierunek biegnie osobnym włóknem, a nadajnik jednej strony świeci w odbiornik drugiej
BiDi — skrót od angielskiego bidirectional, czyli dwukierunkowy (standard 1000BASE-BX) — działa inaczej: oba kierunki biegną jednym włóknem, rozdzielone różnymi długościami fali (WDM — Wavelength Division Multiplexing). Wewnątrz wkładki siedzi filtr, który rozdziela kierunki: strona U (Upstream) nadaje na 1310 nm i odbiera na 1490 nm, strona D (Downstream) — dokładnie odwrotnie. Część producentów robi pary w wariancie 1310/1550 nm — zasada działania jest identyczna, ważne tylko, by obie wkładki pary były do siebie dobrane.

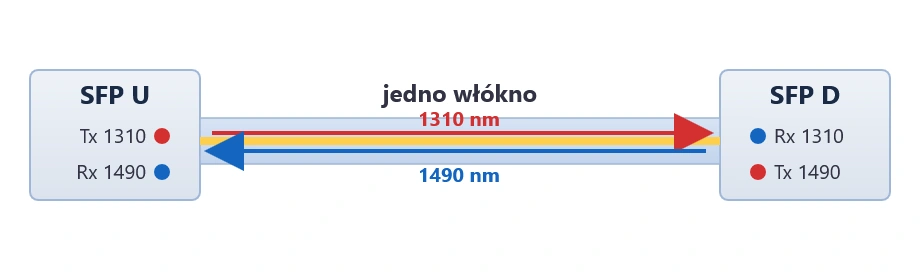

Oba kierunki na jednym włóknie, rozdzielone różnymi długościami fali (1310 i 1490 nm)
Konsekwencja praktyczna: para BiDi to zawsze jedna wkładka U i jedna D. Dwie takie same strony nigdy nie zestawią łącza: obie nadawałyby na tej samej fali, podczas gdy filtr WDM w każdej z nich przepuszcza do odbiornika wyłącznie falę drugą — fotodiody widzą więc ciemność i port zostaje w stanie down. BiDi wybiera się wtedy, gdy do dyspozycji jest tylko jedno włókno — a takich sytuacji w praktyce nie brakuje: część włókien w kablu bywa uszkodzona albo dawno zajęta, a operatorzy dzierżawią ciemne włókna na sztuki, nie parami. Coraz częściej to jednak świadoma decyzja projektowa, nawet gdy włókien jest pod dostatkiem: różnica w cenie wkładek jest dziś żadna, na każdym końcu wystarczy zespawać jeden pigtail zamiast dwóch, a drugie włókno pary zostaje w zapasie — na awarię albo na kolejne łącze.
Czym jest pigtail?
To krótki odcinek włókna z fabrycznie zarobionym złączem na jednym końcu i gołym włóknem na drugim. Goły koniec spawa się spawarką światłowodową z włóknem kabla, a złącze trafia do adaptera w przełącznicy — tak właśnie kończy się kable w panelach. Sam spaw praktycznie nie wprowadza strat sygnału.

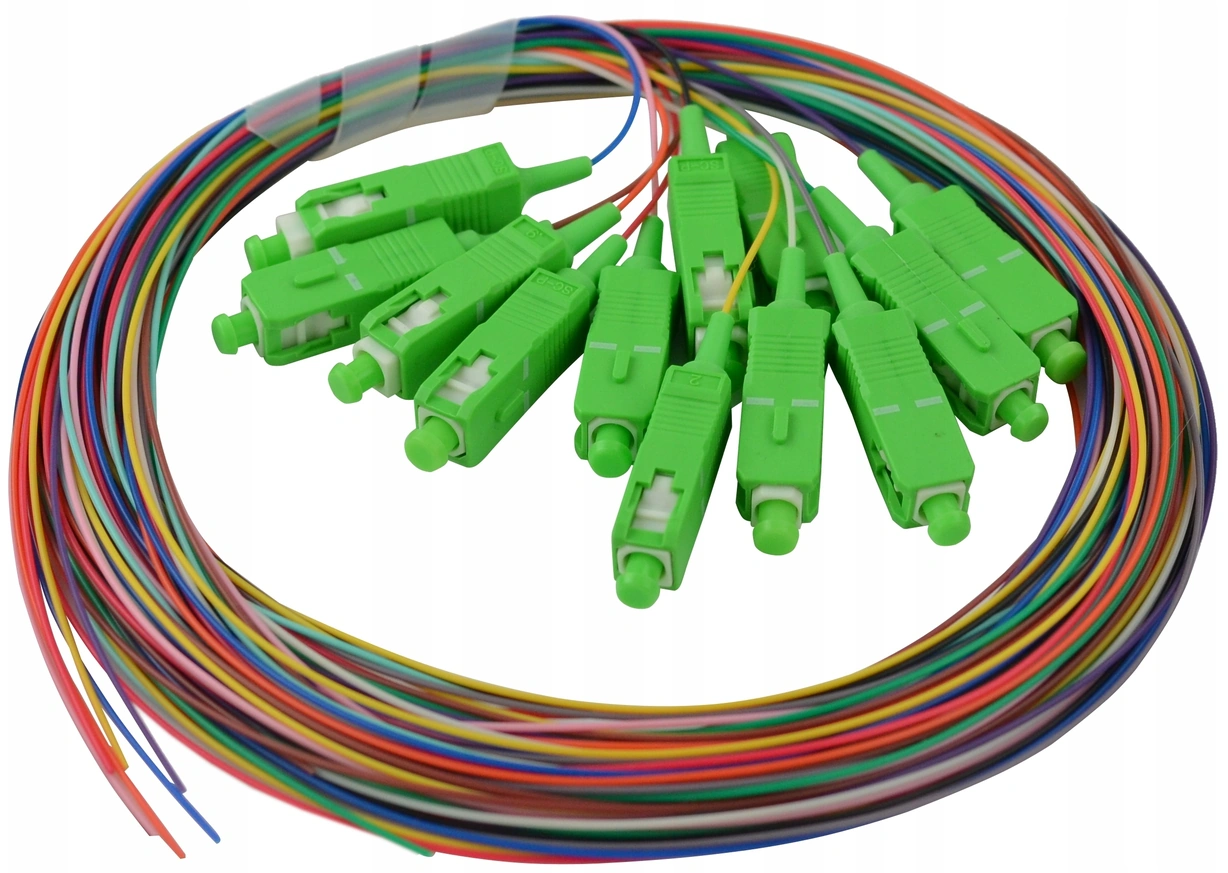

Z jednej strony fabryczne złącze, z drugiej gołe włókno do spawania z kablem.
Skróty, które warto rozszyfrować raz na zawsze — litera po „1000BASE-” koduje rodzaj światła i zasięg:
| Skrót | Rozwinięcie | Fala | Włókno | Zasięg |
|---|---|---|---|---|
| SX | Short wavelength | 850 nm | multimode | ~220–550 m |
| LX | Long wavelength | 1310 nm | single-mode | ~10 km |
| BX | Bi-directional | 1310/1490 nm | single-mode, jedno włókno | ~2–40 km (zależnie od wariantu) |
| ZX/EX | extended range | 1550 nm | single-mode | ~40–120 km |
Mnemotechnika prosta: SX = Short (krótka fala, multimode, krótko), LX = Long (długa fala, single-mode, daleko).
A przy 10G i szybciej?
Nazwa zmienia się z 1000BASE-X na 10GBASE-R — czyli SR / LR / ER zamiast SX / LX / EX. Druga litera odbija zmianę kodowania liniowego (8b/10b → 64b/66b), ale pierwsza znaczy dokładnie to samo co przy 1G: S = short (850 nm, multimode), L = long (1310 nm, single-mode), E/Z = 1550 nm na duże dystanse. Wystarczy więc znać logikę z 1G, żeby czytać też nowsze oznaczenia — a przy 40/100G dochodzi do nazwy jeszcze cyfra, oznaczająca liczbę równoległych ścieżek sygnału (lanes), jak w SR4 czy LR4. BiDi na jednym włóknie też istnieje w 10G (10G-BX).
Złącza światłowodowe: SC i LC
Zanim porównamy złącza, dwie miary, którymi ocenia się jakość każdego połączenia optycznego (znajdziesz je na etykietach patchcordów):
- IL — Insertion Loss (strata wtrąceniowa) — ile mocy ginie przy przejściu przez złącze. W dB, im niżej, tym lepiej; dobre złącze single-mode to ~0,2–0,3 dB.
- RL — Return Loss (tłumienność odbiciowa) — jak mocno stłumione jest odbicie wracające w stronę nadajnika. Podawana jako dodatnia liczba dB i tu odwrotnie: im wyżej, tym lepiej, bo wyższa wartość oznacza mocniej stłumione odbicie — czyli mniej światła wraca do lasera i mniej mu przeszkadza. Dobre złącze ma RL rzędu 50–60 dB, co oznacza odbicie słabsze od sygnału 100 000–1 000 000 razy.
Krótko: IL — ile tracisz w przód, RL — ile wraca w tył.
W sieciach LAN i data center spotkasz dziś przede wszystkim dwa typy złączyy — SC (Subscriber Connector) i LC (Lucent Connector):

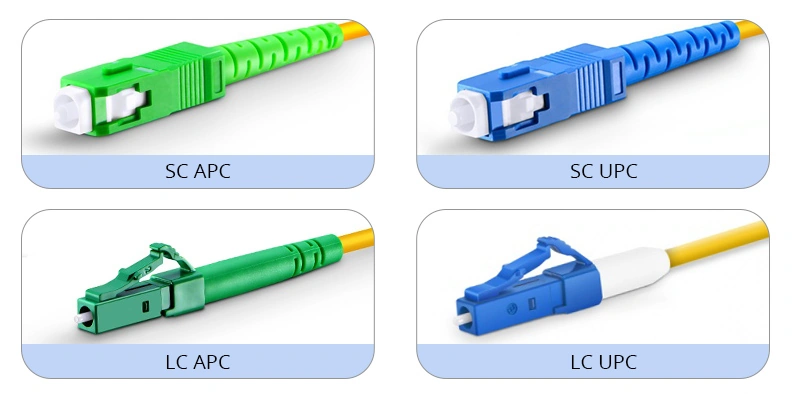

Kolor zdradza polerkę (zielony APC, niebieski UPC), rozmiar — typ złącza (większy SC, mniejszy LC).
| Cecha | SC | LC |
|---|---|---|
| Ferrula | 2,5 mm | 1,25 mm |
| Nazwa | Subscriber Connector | Lucent Connector |
| Rozmiar | większy, kwadratowy, push-pull | ~połowa SC, często duplex (klips) |
| Gęstość portów | niższa | dwukrotnie wyższa |
| Parametry IL/RL | równorzędne | równorzędne |
LC to w praktyce „miniaturowe SC” — opracowane w Lucent/Bell Labs po to, by na tej samej szerokości panelu upakować dwa razy więcej portów. Osiągnięto to głównie przez zmniejszenie ferruli o połowę (2,5 → 1,25 mm). Rdzeń w środku pozostaje ten sam (9 µm dla SM), więc mniejsza ferrula nie oznacza gorszego złącza — straty i odbicia są porównywalne, a o wartości RL decyduje i tak polerka czoła ferruli (o tym za chwilę), nie typ złącza. Wybór SC czy LC to kwestia dopasowania do istniejącej infrastruktury, nie jakości transmisji.
Czym jest ferrula?
o precyzyjna tulejka — dziś najczęściej ceramiczna — stanowiąca serce każdego wtyku. W jej osi wklejone jest włókno, a czoło szlifuje się razem z nim na gładko. W adapterze ferrule obu wtyków stykają się ze sobą, ustawiając rdzenie włókien dokładnie naprzeciw siebie — od tej precyzji zależą straty całego połączenia.

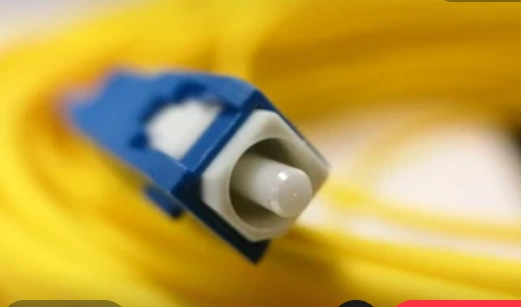

Ferrula — biała ceramiczna tulejka z wklejonym w osi włóknem; to jej czoła stykają się w złączu.
Jedna praktyczna konsekwencja różnicy ferruli: przejściówka SC↔LC w formie „nakładki” nie istnieje — ferrul o średnicach 2,5 i 1,25 mm nie da się po prostu zetknąć ze sobą. Przejście między światami realizuje się patchcordem z różnymi złączami na końcach.
Dlaczego wkładki SC są zawsze simplex
Front modułu SFP ma szerokość ~9–10 mm — mieści dokładnie jeden korpus SC. Dwa SC obok siebie potrzebowałyby ~18 mm, więc duplexowa wkładka SC fizycznie się nie mieści. Dlatego duplex (LX/SX) jest zawsze na LC — mniejsza ferrula pozwala upakować parę Tx/Rx obok siebie — a SC w SFP pojawia się praktycznie wyłącznie przy BiDi, któremu jedno gniazdo wystarcza, bo z definicji pracuje na jednym włóknie.

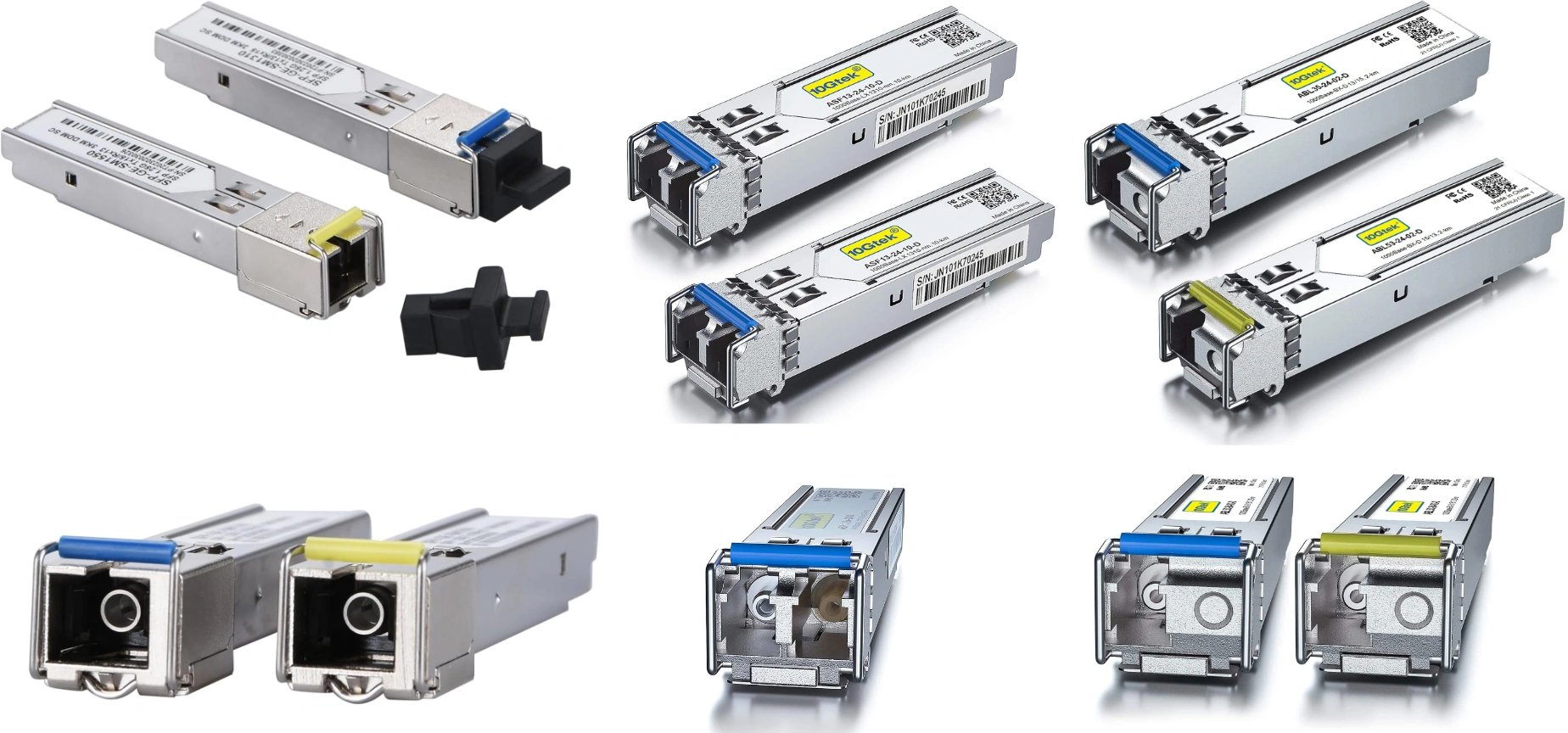

SC jest zawsze simplex (BiDi, jedno włókno); LC bywa i duplexowe (dwa włókna), i simplexowe (BiDi, jedno).
Polerka: APC czy UPC
Polerka dotyczy czoła ferruli — sposobu, w jaki zeszlifowano jej powierzchnię:
| Cecha | UPC | APC |
|---|---|---|
| Rozwinięcie | Ultra Physical Contact | Angled Physical Contact |
| Czoło | płaskie (prostopadłe do osi) | skos 8° |
| Kolor obudowy | niebieski | zielony |
| Return Loss | ~50 dB | ~60 dB i lepiej |
| Zastosowanie | typowe łącza LAN/DC | tam gdzie odbicia są krytyczne: PON/FTTH, CATV, długie trasy |

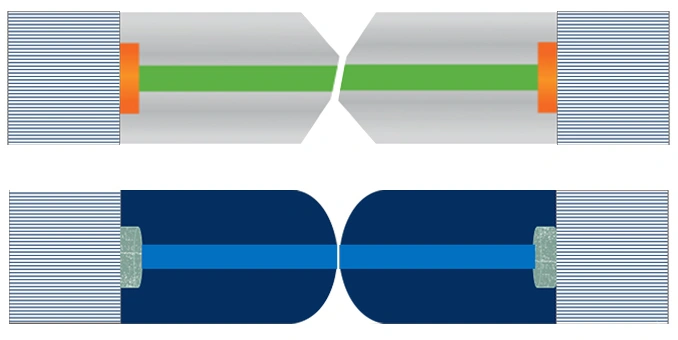

APC (skos 8°) odbija światło w płaszcz, UPC (płaskie czoło) — częściowo z powrotem do rdzenia.
Skąd przewaga APC w odbiciach: przy płaskim czole (UPC) część światła odbita od granicy szkło/powietrze wraca prosto z powrotem do rdzenia. Skos 8° sprawia, że odbicie ucieka pod kątem w płaszcz włókna, zamiast wracać do nadajnika. Ma to znaczenie przy długich trasach, sygnałach analogowych i w sieciach PON, gdzie odbicia od wielu splitterów sumują się u wszystkich abonentów.
Nie znaczy to jednak, że UPC jest „gorszym APC”. Dla cyfrowego łącza LAN/DC odbicia rzędu −50 dB są całkowicie obojętne, a UPC jest tańszy w produkcji — dlatego pozostaje domyślnym standardem transmisji cyfrowej. Po APC sięga się tam, gdzie odbicia naprawdę bolą.
Żelazna zasada: nigdy nie łączyć APC z UPC bezpośrednio. Skos 8° kontra płaskie czoło oznacza, że ferrule stykają się punktowo, nie całą powierzchnią: duże straty, zrujnowane RL, a przy dociskaniu na siłę — ryzyko wykruszenia krawędzi ferruli, czyli trwałego uszkodzenia. Jeśli infrastruktura ma po jednej stronie APC (zielone), a sprzęt UPC (niebieskie), w torze musi znaleźć się patchcord APC–UPC, którego każdy koniec pasuje do swojej strony.
Z życia:
o tym, jakim złączem i polerką zakończone jest włókno, decyduje często nie projekt, lecz nawyki ekipy instalacyjnej. Ekipa z branży GPON zakończy wewnątrzbudynkowe włókno na SC/APC — bo tak robi codziennie u operatora — choć „podręcznikowo” w LAN spodziewałbyś się LC/UPC. Przejmując cudzą instalację, zawsze weryfikuj złącze i polerkę fizycznie, po kolorze i kształcie, a nie na podstawie założenia „to LAN, więc pewnie…”.
Kolory: szybki dekoder wizualny
Kolor płaszcza kabla i kolor obudowy złącza to najszybszy sposób rozpoznania, z czym masz do czynienia — bez czytania nadruków.
Obudowa złącza: zielony = APC, niebieski = UPC — to reguła niezawodna, ale dotyczy single-mode (tam polerka jest istotna). Multimode niemal zawsze jest PC/UPC, więc nie używa tej pary kolorów; jego obudowa idzie za klasą włókna, tak jak płaszcz kabla — beżowa lub czarna dla OM1/OM2, akwamarynowa czy limonkowa dla OM3 i nowszych. Innymi słowy: zielony lub niebieski = zawsze single-mode i zawsze o polerce; „zielonego multimode” nie ma.
Płaszcz kabla (typ włókna):
| Płaszcz kabla | ||
|---|---|---|
| Kolor płaszcza | Włókno | Klasa |
| żółty | single-mode | OS2 |
| pomarańczowy | multimode | OM1 / OM2 |
| turkusowy (aqua) | multimode | OM3 / OM4 |
| limonkowy | multimode | OM5 (i część OM4) |
| fioletowy | multimode | OM4 (u części producentów) |
Ten dekoder wystarcza w większości sytuacji w serwerowni: żółty kabel z niebieskimi wtykami to single-mode UPC, żółty z zielonymi — single-mode APC, a jeśli widzisz pomarańczowy lub turkusowy — jesteś w świecie multimode.
Promień gięcia — cichy zabójca warstwy 1
Włókno szklane można uszkodzić lub pogorszyć jego parametry przez zbyt ciasne zgięcie — i to jeden z najczęstszych, a najmniej oczywistych powodów „tajemniczych” strat na warstwie 1.
Dwa zjawiska:
- Macrobending — przy zgięciu ciaśniejszym niż dopuszczalne część światła ucieka z rdzenia do płaszcza (przestaje działać całkowite wewnętrzne odbicie). Efekt: rosnąca tłumienność. Jedno ciasne zgięcie to ułamek dB, kilka pętli — nawet kilka dB. Co ciekawe, single-mode jest na to wrażliwszy przy 1550 nm niż przy 1310 nm — dłuższa fala „gorzej trzyma się” rdzenia.
- Trwałe uszkodzenie — ostre załamanie albo zgniecenie może spowodować mikropęknięcia szkła lub złamać włókno. To nieodwracalnie niszczy światłowód — zostaje tylko wymiana.
Reguły:
- Minimalny promień statyczny (kabel leży zainstalowany): ~10× średnica kabla — dla typowego patchcordu ~2 cm promienia, czyli pętla o średnicy zaledwie ~4 cm.
- Minimalny promień dynamiczny (podczas układania, pod naciągiem): ~20× średnica. Wymóg jest ostrzejszy niż w spoczynku, bo przeciągany kabel jest jednocześnie zginany i rozciągany — naprężenia się sumują. Po ułożeniu naciąg znika i włókno może bezpiecznie leżeć w ciaśniejszym łuku.
- Praktyczna zasada: pętla światłowodu mniejsza niż moneta 5 zł (~2,5–3 cm średnicy) to za ciasno.
Do tego dwa nawyki: nie zaciskać opasek zbyt mocno (zgniecenie działa jak macrobending) i nie prowadzić kabla przez ostre krawędzie szafy — to właśnie tam najłatwiej o ostre zgięcie. Nowoczesne włókna bend-insensitive (G.657) tolerują ciaśniejsze promienie, ale też mają swoją granicę.
Co dalej: switch powie Ci więcej, niż myślisz
Fundamenty to połowa historii. Druga połowa — o wiele ciekawsza — to diagnostyka: switch z wkładką SFP potrafi na bieżąco raportować moc nadawaną i odbieraną, temperaturę modułu i progi alarmowe, a to oznacza, że pierwszą diagnozę łącza optycznego zrobisz bez prostego miernika mocy i bez reflektometru OTDR, samymi komendami show. O tym będzie następny artykuł z tego cyklu — pokażę w nim także, jak tanie wkładki OEM potrafią wprowadzić w błąd i jak je na tym przyłapać.
A jeśli tematy tego rodzaju wolisz nie tylko czytać, ale i przećwiczyć własnymi rękami — ze światłowodami włącznie:
