Diagnostyka światłowodów bez miernika — co o łączu wie Twój switch

Kabel z wtykiem RJ-45 każdy z nas trzymał w ręku setki razy. Wpinasz, słyszysz klik, dioda mruga — działa. Ze światłowodami tak prosto nie jest: dwa rodzaje włókien, kilka typów złączy, dwie polerki, a moc sygnału podawana w ujemnych dBm. Do tego inżynier sieciowy zwykle dostaje włókno „na gotowe” — ktoś je wpiął, link wstał, warstwa 1 przestała istnieć. Przestaje istnieć dokładnie do dnia, w którym łącze zaczyna sypać błędami CRC — i okazuje się, że tego „kogoś” już nie ma, a problem jest Twój. Dobra wiadomość: do pierwszej diagnostyki światłowodu nie potrzebujesz ani prostego miernika mocy, ani reflektometru OTDR. Wystarczy switch i wkładka SFP, które o stanie łącza wiedzą zaskakująco dużo. Trzeba tylko wiedzieć, o co je zapytać.

Scenariusz: dwie wkładki, dwa switche, krótki patchcord

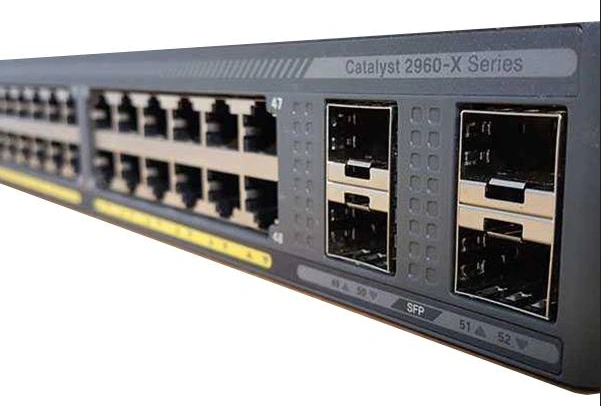

Cały artykuł oprę na realnym teście: para tanich wkładek BiDi 1G (dwukierunkowych — 1000BASE-BX10, single-mode, jedno włókno) wpięta w dwa przełączniki Catalyst i spięta krótkim patchcordem na biurku.

Taki test biurkowy to najlepszy punkt wyjścia przed instalacją na łączu docelowym — daje wartości odniesienia (baseline), z którymi później porównasz odczyty z produkcji.

Jeśli pojęcia takie jak BiDi, para U/D, złącza SC/LC czy polerka APC/UPC brzmią mgliście — wyjaśniłem je w pierwszej części cyklu: Złącza światłowodowe bez tajemnic: SC czy LC, APC czy UPC? Tutaj skupiam się na tym, co switch potrafi powiedzieć o łączu — i gdzie potrafi wprowadzić w błąd.

Najpierw dBm

Moc optyczna raportowana jest w dBm — logarytmicznej mierze mocy odniesionej do 1 mW. To nie jest skala liniowa i stąd cała jej pozorna nieintuicyjność:

• 0 dBm = dokładnie 1 mW (punkt odniesienia),
• wartości dodatnie = więcej niż 1 mW,
• wartości ujemne = mniej niż 1 mW.

Do liczenia w pamięci wystarczy kilka prostych przybliżeń:

Znak ≈ nie jest przypadkowy: 3 dB i 6 dB to zaokrąglenia (3 dB to ×1,995, nie równo ×2), a wielokrotności 10 dB są dokładne — bo decybel z definicji liczy rzędy wielkości (10 dB = równo ×10, 20 dB = ×100).

W transmisji optycznej pracujemy niemal zawsze na ułamkach miliwata, więc prawie wszystko jest ujemne — i to jest normalny stan. −6 dBm to zdrowa moc nadawania; −40 dBm to praktycznie cisza. Dla odbioru obowiązuje zasada „mniej ujemne = lepiej”: −4 dBm to więcej mocy niż −9 dBm. Gdy tor tłumi sygnał, odczyt Rx robi się coraz bardziej ujemny i zmierza ku progowi czułości odbiornika.

Największa praktyczna zaleta logarytmów: budżet mocy się dodaje i odejmuje, zamiast mnożyć. Tłumienność toru po prostu odejmujesz od mocy nadajnika:

Jedno zastrzeżenie: „więcej mocy = lepiej” działa tylko do pewnego progu. Odbiornik ma okno pracy — za mało sygnału (poniżej czułości) i link pada, ale za dużo (powyżej progu overloadu) też jest problemem — zbyt silny sygnał po prostu oślepia odbiornik. Wrócimy do tego przy progach alarmowych.

DDM — miernik wbudowany we wkładkę SFP

Digital Diagnostic Monitoring (DDM), spotykany też pod nazwą Digital Optical Monitoring (DOM), to mechanizm zdefiniowany w standardzie SFF-8472. Wkładka SFP wyposażona w DDM mierzy w czasie rzeczywistym pięć parametrów:

• temperaturę modułu,
• napięcie zasilania,
• prąd biasu lasera (więcej o nim w dalszej części artykułu),
• moc nadawaną (Tx power),
• moc odbieraną (Rx power) — najważniejszy parametr diagnostyki łącza.

Do każdego parametru wkładka ma zapisane cztery progi: high/low alarm i high/low warning (ostrzeżenie) — dokładnie pod tymi nazwami zobaczysz je w wyjściach komend. IOS porównuje bieżący odczyt z progami i oznacza przekroczenia symbolami przy wartości: + to przekroczony próg warning w górę, - w dół, a podwojenie znaku (++/--) oznacza przekroczenie progu alarm.

Uwaga zakupowa: wkładki Cisco bez litery „D” w nazwie (np. GLC-SX-MM vs GLC-SX-MMD) zwykle nie mają zaimplementowanego DDM — link działa, ale show interfaces transceiver nie zwróci żadnych danych. Kupując wkładki, warto dopłacić do wersji z diagnostyką; różnica w cenie jest niewielka, a różnica w komforcie pracy ogromna.

Diagnostyka światłowodu, krok 1: czy link w ogóle stoi

Zaczynamy od show interfaces — stan warstwy 1 i 2, prędkość i liczniki błędów:

S1#show interfaces Gi1/0/25
GigabitEthernet1/0/25 is up, line protocol is up (connected)
  ...
  Full-duplex, 1000Mb/s, link type is auto, media type is 1000BaseBX10-U SFP
  ...
     0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored
     ...
     0 output errors, 0 collisions, 1 interface resets

Co widzimy:

• up, line protocol is up (connected) — warstwa 1 i 2 stoją. Wkładka obecna, ale bez sygnału we włóknie, dałaby down ... (notconnect).
• media type is 1000BaseBX10-U SFP — IOS rozpoznał optykę: BiDi, 10 km, strona U. Druga strona łącza musi raportować BX10-D.
• liczniki błędów = 0 — na świeżym łączu to oczekiwane. Natomiast CRC rosnące w czasie przy stabilnym linku to klasyczny objaw problemu warstwy 1: brud na złączu, za niski Rx, odbicia od źle dobranej polerki. Ten licznik warto obserwować po instalacji.

Krok 2: cztery liczby

Teraz właściwa telemetria — show interfaces transceiver podaje cztery podstawowe parametry pracy modułu. Temperatura i napięcie to wartości lokalne każdej wkładki, ale moc (Tx/Rx) zestawiona z obu stron mówi dużo więcej niż pojedynczy odczyt:

S1#show interfaces Gi1/0/25 transceiver
Transceiver is internally calibrated.
                                 Optical   Optical
           Temperature  Voltage  Tx Power  Rx Power
Port       (Celsius)    (Volts)  (dBm)     (dBm)
---------  -----------  -------  --------  --------
Gi1/0/25     35.1       3.34      -6.0      -4.3

S2#show interfaces Gi0/1 transceiver
Transceiver is internally calibrated.
                                 Optical   Optical
           Temperature  Voltage  Tx Power  Rx Power
Port       (Celsius)    (Volts)  (dBm)     (dBm)
---------  -----------  -------  --------  --------
Gi0/1        36.8       3.35      -6.0      -4.5

• Temperatura 35–37 °C — moduł lekko ciepły, norma. Wkładki 1G nie grzeją się mocno; wartości do ~45 °C w szafie nie powinny niepokoić.
• Napięcie ~3,34 V — nominał SFP to 3,3 V, jesteśmy w środku okna. Odchyłki poza ±5% sygnalizują problem zasilania slotu lub wkładki.
• Tx −6,0 dBm — typowa, zdrowa moc nadawania dla BiDi 1G. Oba końce nadają identycznie.
• Rx −4,3 / −4,5 dBm — moc odbierana z drugiej strony. To wokół tego parametru kręci się cała diagnostyka światłowodu.

Zagadka: odbiornik pokazuje więcej, niż nadajnik nadał

Przyjrzyj się liczbom jeszcze raz. S2 nadaje −6,0 dBm, a S1 odbiera −4,3 dBm. W drugą stronę to samo: nadane −6,0, odebrane −4,5. Bierny tor optyczny nie wzmacnia sygnału — to fizycznie niemożliwe. Skąd więc „zysk” 1,5–1,7 dB?

Odpowiedź: rozjazd kalibracji DDM. Każda wkładka mierzy moc własnym, tanio skalibrowanym przetwornikiem, z tolerancją rzędu ±1–2 dB — a każdy egzemplarz myli się po swojemu. Tu obie strony zawyżają Rx o ~1,5 dB względem realnej mocy i robią to symetrycznie, co jest wręcz uspokajające. Gdyby jedna strona pokazywała −4 dBm, a druga −15 dBm przy tym samym torze — dopiero to byłby sygnał problemu: coś dzieje się z jednym kierunkiem. Przy BiDi to zwykle słabnący nadajnik lub odbiornik po jednej stronie — albo ciekawszy przypadek: zbyt ciasne zgięcie włókna, które dłuższą falę (1490/1550 nm) tłumi znacznie mocniej niż krótszą (1310 nm), potrafi więc położyć jeden kierunek, ledwo dotykając drugiego.

Z tego płynie najważniejsza lekcja metodologiczna całego artykułu: DDM na tanich wkładkach czytamy jako orientacyjny, nie metrologiczny. Do rzetelnego pomiaru tłumienności służy źródło światła i miernik mocy (zestaw OLTS), nie odczyt z wkładki. Natomiast DDM jest znakomity do dwóch rzeczy:

• symetrii — porównania obu kierunków tego samego łącza,
• trendu — obserwacji zmian względem baseline’u na tej samej wkładce. Bezwzględna wartość ±2 dB to ciekawostka, natomiast spadek o 3 dB względem zeszłego miesiąca to już sygnał do działania.

Krok 3: progi i marginesy

Polecenie show interfaces transceiver detail pokazuje to, czego w skróconej tabeli brakuje: jak daleko jesteśmy od progów alarmowych.

S1#show interfaces Gi1/0/25 transceiver detail
                              High Alarm  High Warn  Low Warn   Low Alarm
          Temperature         Threshold   Threshold  Threshold  Threshold
Gi1/0/25    35.4                95.0        85.0       -40.0      -50.0

           Voltage
Gi1/0/25   3.34                  3.60        3.50        3.00       2.90

           Optical Transmit Power
Gi1/0/25    -6.0                 5.0         4.0       -13.0      -14.0

           Optical Receive Power
Gi1/0/25    -4.3                -2.0        -1.0       -32.2      -33.0

Temperatura i napięcie mają ogromne zapasy — przechodzimy od razu do mocy. Przy Rx −4,3 dBm kluczowe są dwa wnioski:

• Zapas w dół: ~28 dB do low-warning (−32,2 dBm). To realny margines na tłumienność toru — długość włókna, złącza, brud, starzenie. Ogromny, bo to test na krótkim kablu.
• Zapas w górę: 2,3 dB do najbliższego górnego progu (−2,0 dBm). Odbiornik nie jest przeciążony — ale zwróć uwagę, jak niewiele brakuje. Wkładki dalekiego zasięgu (10–40 km, Tx bliżej +3 dBm) potrafią na krótkim biurkowym patchcordzie wpompować w odbiornik tyle mocy, że wpadnie w high-alarm — link wtedy się rwie albo sypie błędami nie z powodu wady, lecz nadmiaru sygnału. Rozwiązaniem przy takich testach jest tłumik (attenuator) 5–10 dB. Na łączu docelowym problem znika sam, bo tor tłumi.

Link budget: policz, zanim wepniesz włókno

Test biurkowy dał baseline; policzmy, czego spodziewać się po przeniesieniu na łącze docelowe — przykładowo 200 m włókna przez panel krosowy. Cała siła skali dB polega na tym, że wystarczy dodawanie:

Rx = Tx − tłumienność toru
Rx = −6,0 dBm − 2,6 dB = −8,6 dBm

Spodziewany odczyt: okolice −8,6 dBm (plus znane już ~1,5 dB „zawyżenia” kalibracji — wskazanie na porcie pokaże pewnie ~−7 dBm). Margines do low-warning:

−8,6 − (−32,2) = 23,6 dB zapasu

Prawie 24 dB zapasu na łączu 200 m — nawet potrojenie strat złączowych niczego tu nie wywróci. I to jest właśnie praktyczny sens tej arytmetyki: bierzesz Tx, odejmujesz sumę strat, porównujesz z progiem — i wiesz, czy łącze wstanie, zanim wepniesz włókno.

Pułapki tanich wkładek OEM

Wkładki OEM (bez logo znanego producenta) działają zwykle poprawnie. Ale dane, które raportują, potrafią wprowadzić w błąd — i to w miejscach, w których odruchowo ufamy temu, co pokazuje switch.

Pułapka 1: IOS mówi „LX”, a to jest BiDi

Druga testowana para (BiDi ze złączem LC) przywitała mnie tak:

S1#show inventory
NAME: "GigabitEthernet1/0/25", DESCR: "1000BaseLX SFP"
...

S1#show idprom interface Gi1/0/25
General SFP Information
-----------------------------------------------
Identifier            :   0x03
Connector             :   0x07                              <- LC
Transceiver           :   0x00 0x00 0x00 0x02 0x12 0x00 0x01 0x01
Encoding              :   0x01
BR_Nominal            :   0x0D
Vendor Name           :   OEM
Vendor Part Number    :   SFP-GE-BX-LC1310                  <- BX, nie LX!
-----------------------------------------------

EEPROM PAGE A0 bytes
000:  03 04 07 00 00 00 02 12 00 01
...
060:  05 1E 00 77 00 12 00 00 32 30      <- bajty 60-61 = fala 1310 nm
...
(dalej: surowy zrzut stron A0/A2 i dane DDM — pominięte)

Zarówno show inventory, jak i media type raportują klasyczne, dwuwłóknowe LX — a Vendor Part Number mówi wprost: BX, czyli BiDi na jednym włóknie. IOS niczego tu nie zmyśla: w EEPROM wkładki pole zgodności ma ustawiony bit 1000BASE-LX i to właśnie ten bit renderuje jako „media type”. Z punktu widzenia lasera to nawet nie kłamstwo — wkładka 1310 nm nadaje na tej samej długiej fali co zwykłe LX, a cała „BiDi-owość” siedzi w filtrze WDM i pracy na jednym włóknie, czego ten bit po prostu nie opisuje. Co istotne, tak samo raportują się obie wkładki pary: sprawdziliśmy stronę 1310 i stronę 1550 nm — każda pokazuje 1000BaseLX.

Wniosek: media type z IOS to interpretacja flagi z EEPROM, nie prawda absolutna. Żeby wiedzieć, czy masz LX (dwa włókna) czy BiDi (jedno włókno), czytaj Vendor Part Number: show idprom interface.

Pułapka 2: pole Connector bywa wpisane „z szablonu”

W tych samych danych idprom znajdziesz pole Connector — typ złącza zadeklarowany przez producenta (0x01 = SC, 0x07 = LC). Słowo klucz: zadeklarowany. To wpis w EEPROM; u tanich OEM-ów bywa przeniesiony z szablonu innego produktu. Traktuj go jako silną wskazówkę, ale rozstrzygają oględziny: SC to duży, kwadratowy wtyk, LC — mniejszy i węższy.

Pułapka 3: switch może odmówić współpracy

Obie testowane wkładki (Vendor Name: OEM) zostały przyjęte przez IOS bez protestów — ale to nie jest regułą. Część platform i wersji IOS wymaga jawnego polecenia service unsupported-transceiver w konfiguracji globalnej, żeby w ogóle uruchomić port z nie-Cisco wkładką. Jeśli wkładka działa w jednym switchu, a w drugim port nie wstaje — to pierwsza rzecz do sprawdzenia.

Prąd biasu lasera — najwcześniejsze ostrzeżenie

Piąty parametr DDM, prąd biasu lasera, to prąd stały utrzymujący laser w punkcie pracy. I to właśnie on — nie Tx — jest najlepszym wczesnym wskaźnikiem starzenia wkładki. Mechanizm: laser półprzewodnikowy traci z wiekiem sprawność, te same fotony kosztują coraz więcej prądu. Wkładka ma jednak układ automatycznej kontroli mocy (APC — Automatic Power Control), który pilnuje stałej mocy wyjściowej — gdy laser słabnie, APC po cichu podnosi bias. Efekt: Tx pozostaje płaski niemal do końca życia lasera, rośnie tylko bias. Kiedy zaczyna spadać także Tx, znaczy to, że APC wyczerpał już możliwości kompensacji, a do awarii jest blisko.

Dwa zastrzeżenia praktyczne. Po pierwsze, to kwestia software’u, nie modułu: bias jest mierzony zawsze, ale nie każda platforma wypisuje go w wyjściu. Klasyczny IOS na Catalystach 2960/3560 go pomija, a NX-OS (Nexus) pokazuje w kolumnie „Current”. Po drugie, bezwzględna wartość nic nie mówi. Dwie zdrowe wkładki z tego testu miały 13,8 i 18 mA; to zwykły rozrzut fabryczny (różny prąd progowy lasera, różny punkt pracy APC), a nie różnica w kondycji. Diagnostyczny jest kierunek zmiany na tej samej wkładce, nie sama liczba. Bias rosnący z czasem (przy niezmienionym Tx) znaczy, że laser się starzeje: jego prąd progowy pełznie w górę, więc APC musi dokładać, żeby utrzymać moc, a ten proces przyspiesza.

To rozwiązuje pozorną sprzeczność, na którą łatwo wpaść. Wkładka, która wystartowała z 13,8 mA, a dziś ma 18, jest w gorszym stanie niż sąsiadka mająca 18 mA od nowości: pierwsza się wspina (laser degraduje), druga stoi w miejscu (zdrowa, jej laser po prostu od początku potrzebuje więcej prądu do tej samej mocy). Ta sama liczba, inny stan, bo liczy się kierunek, a nie wartość. Umowny koniec życia specyfikacje niezawodnościowe zwykle wiążą ze wzrostem rzędu 20–50% od własnego startu, ale realnym sygnałem jest już samo systematyczne narastanie. Wkładka, która rok temu miała 18 mA, a dziś 28, wyraźnie się wspina: czas na planową wymianę, zanim APC przestanie nadążać, a Tx zacznie spadać.

Dlaczego switch znajdzie usterkę na miedzi, a na włóknie nie

Na miedzianych portach RJ-45 switch ma wbudowany TDR (Time Domain Reflectometer): uruchamiasz pomiar poleceniem test cable-diagnostics tdr interface , a po kilku sekundach odczytujesz wynik przez show cable-diagnostics tdr interface — dostaniesz długość kabla i odległość do zwarcia albo przerwy.

Zasada jest prosta: wyślij impuls, zmierz czas powrotu odbicia. Nasuwa się pytanie: skoro to działa na miedzi, czemu wkładka SFP nie robi tego samego na włóknie, skoro mechanizm jest analogiczny?

Mechanizm faktycznie jest ten sam, ale diabeł tkwi w sile sygnału powrotnego. Na miedzi usterka to niedopasowanie impedancji, które odbija sporą część impulsu, więc sygnał wraca mocny, a łącze jest krótkie (do 100 m). Prosta logika w układzie PHY sobie z tym radzi, dlatego TDR jest za darmo.

W światłowodzie jest inaczej. Żeby wykryć nie tylko przerwę, ale i spaw, zgięcie czy stopniowy wzrost tłumienności, reflektometr musi odczytać rozproszenie wsteczne Rayleigha — sygnał kilkadziesiąt dB słabszy od wysłanego, wracający z całej długości włókna. Do tego potrzeba impulsowego lasera, bardzo czułego odbiornika (fotodioda lawinowa), uśredniania tysięcy impulsów, by wyłuskać go z szumu, i dużego zakresu dynamicznego: silne odbicia od bliskich złączy obok mikroskopijnego rozproszenia wstecznego z odległych kilometrów. To cały przyrząd (OTDR, czyli Optical Time Domain Reflectometer), a nie układ, który zmieści się w module za kilkadziesiąt złotych.

Prostszą wersję miernika, wykrywającą samą odbijającą przerwę (tak jak TDR na miedzi), da się wbudować w port urządzenia i faktycznie istnieje np. wbudowany OTDR w portach OLT sieci PON. Ale wymaga to impulsowego źródła i szybkiego, czułego odbiornika, których zwykły SFP — zaprojektowany do odbioru danych, nie słabych odbić — po prostu nie ma. Dlatego dla typowego łącza włókno + SFP lokalizacja awarii zostaje domeną ręcznego OTDR: DDM powie Ci, że Rx spadł, ale gdzie — musisz zmierzyć osobno.

Checklista na koniec

Tak wygląda przełożenie całego artykułu na procedurę wdrożeniową:

1. Test biurkowy przed instalacją — krótki patchcord, show interfaces transceiver na obu końcach. Weryfikujesz parę (U⇄D przy BiDi), moce i progi, łapiesz baseline.
2. Czyść złącza przed finalnym wpięciem — czysty start to wiarygodny baseline. Do wtyków izopropanol i niestrzępiąca bibułka, do gniazd pisak czyszczący typu „one-click”.
3. Pilnuj polerki i promienia gięcia — zasady z pierwszej części cyklu: APC nigdy bezpośrednio z UPC, pętle nie ciaśniejsze niż moneta 5 zł.
4. Po instalacji zanotuj Rx z obu końców — to Twój punkt odniesienia na resztę życia łącza.
5. W trakcie eksploatacji obserwuj dwa sygnały: spadek Rx względem baseline’u = rosnąca tłumienność (brud, luźne złącze, zbyt ciasne zgięcie); rosnące CRC przy stabilnym linku = warstwa 1 do sprawdzenia.

I na koniec uspokojenie: dobrze zestawione łącze optyczne jest w zasadzie bezobsługowe. Zdrowa wkładka 1G zwykle przeżywa switcha, w którym pracuje (starzenie przyspiesza głównie wysoka temperatura w szafie — orientacyjnie każde +10 °C skraca życie lasera o połowę), wpięte złącze nie brudzi się samo — brud wchodzi wyłącznie przy rozpinaniu i wpinaniu — a poprawnie ułożony kabel po prostu leży i działa latami. Cała „pielęgnacja” sprowadza się do baseline’u i rzutu oka na trend co jakiś czas.

Ściąga z komendami

Warstwa 1 w światłowodach nie jest czarną magią — jest po prostu rzadko odpytywana. A jeśli wolisz przećwiczyć to wszystko na żywo, z realnymi wkładkami, realnym włóknem i realnymi odczytami DDM:
